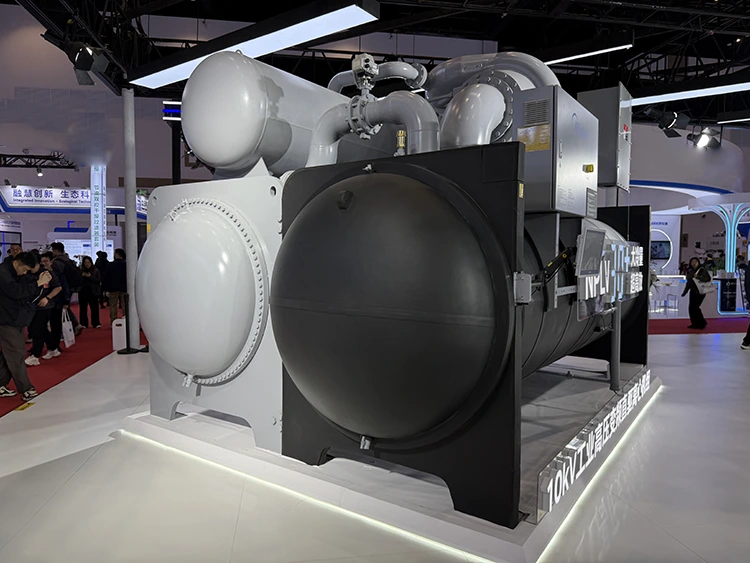

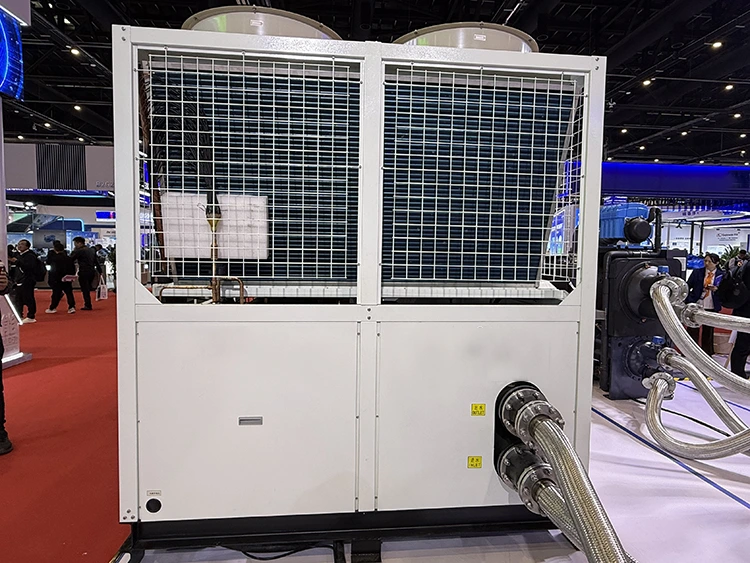

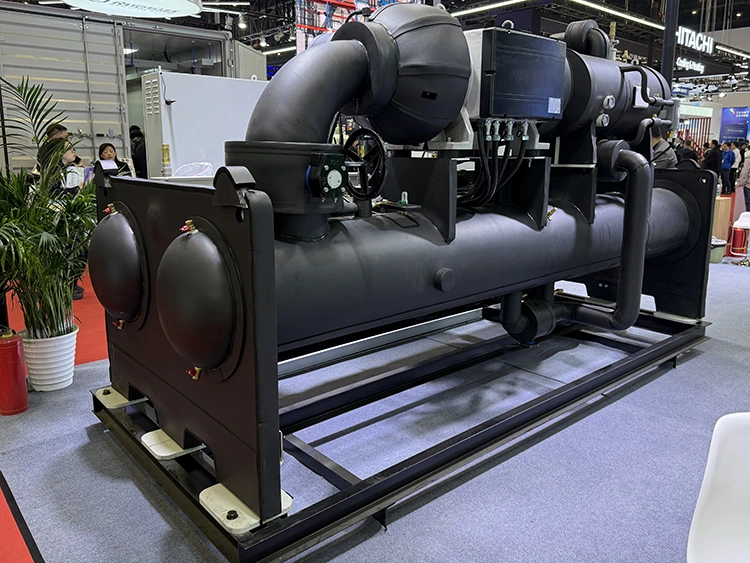

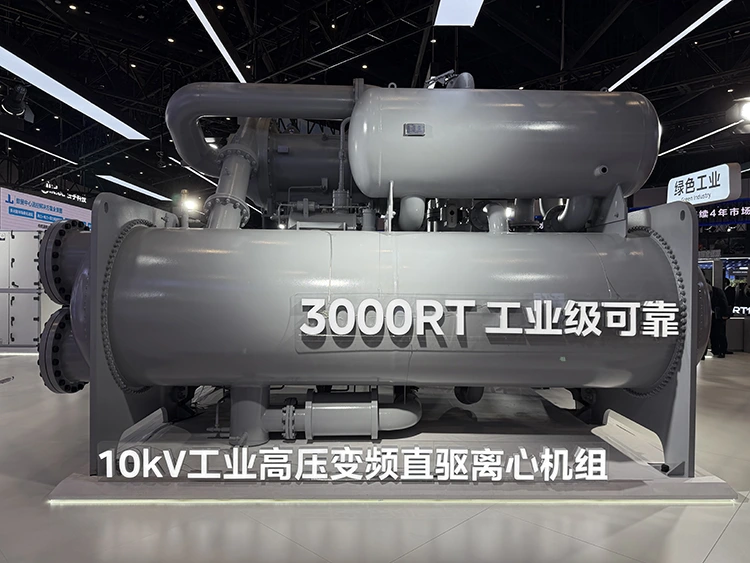

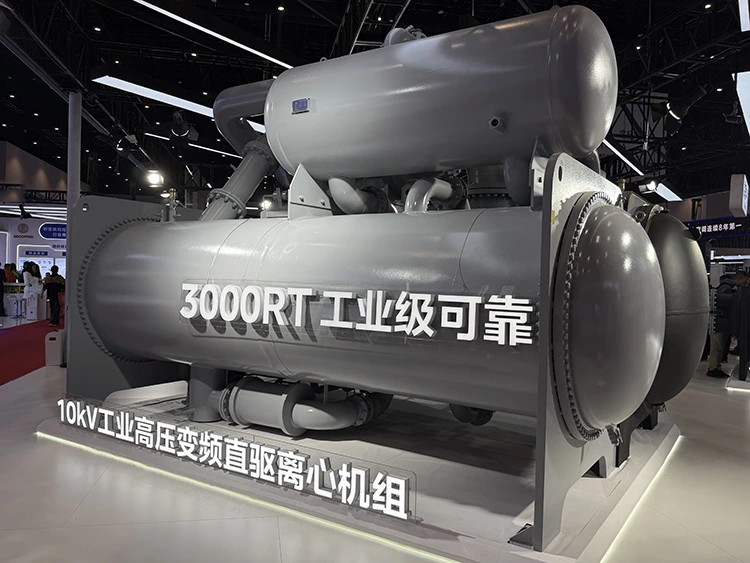

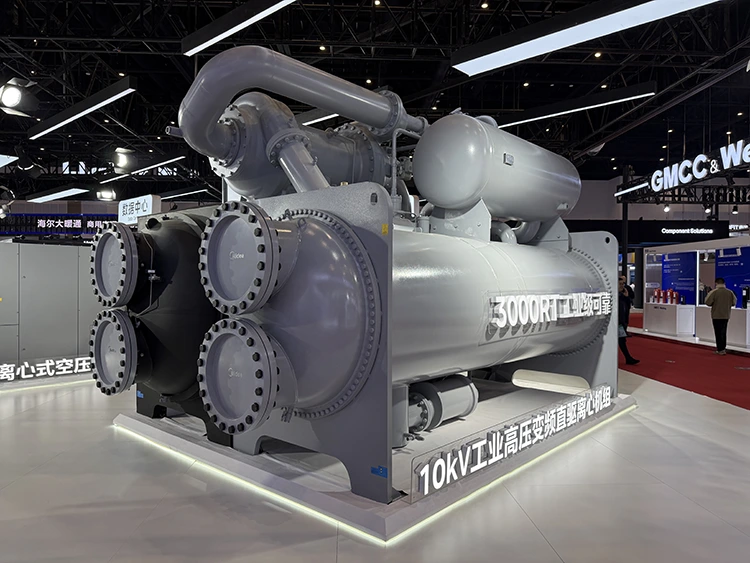

Centrifugalkylare för magnetisk levitation

Inom Lynxcools portfölj av kyllösningar levereras inte den magnetiska levitationscentrifugalkylenheten som en fristående standardprodukt. Istället fungerar den som en kärnkylmodul i ett integrerat kylsystem. Baserat på projektets kylbelastningskrav, årliga lastvariationer, kylvattenförhållanden och terminalutrustningskonfiguration, tillhandahåller Lynxcool komplett systemutveckling, inklusive val av kylaggregat, rördesign, hydraulisk beräkning och utveckling av styrstrategi.

Det slutliga värdet som levereras till kunderna kommer från både den tekniska prestandan hos själva kylaggregatet och Lynxcools erfarenhet av kylsystemsteknik och projektgenomförande.

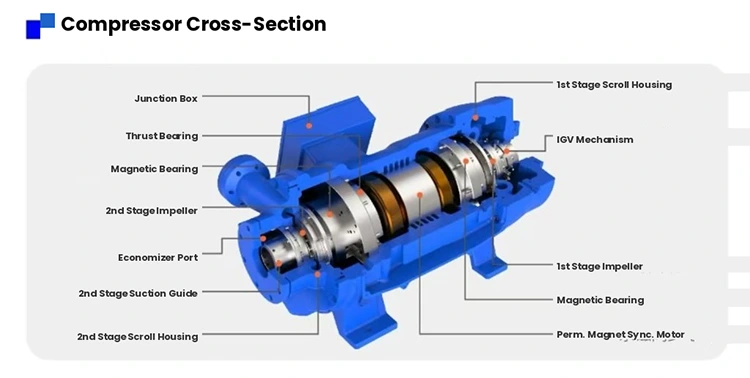

Kompressorstruktur: Magnetiskt lager och synkronmotor med permanentmagnet

Kompressorn är kärnkomponenten i centrifugalkylaren. Den magnetiska levitationscentrifugalkompressorn använder ett aktivt magnetiskt lagersystem, som hänger upp rotorn i mittläget genom elektromagnetisk kraft under drift. Eftersom det inte finns någon fysisk kontakt mellan rotorn och statorn, elimineras mekanisk friktion mellan roterande komponenter.

Det magnetiska lagersystemet använder förskjutningssensorer för att övervaka rotorns position i realtid. Regulatorn justerar strömmen som flyter genom elektromagnetiska spolar enligt sensorfeedback, och håller rotorn inom det designade levitationsspelet under drift.

Kompressorn drivs av en permanentmagnet synkronmotor (PMSM). Permanenta magneter är inbäddade i rotorn, och det roterande magnetfältet som genereras av den strömsatta statorn driver rotorn direkt. Motorn och impellern är sammankopplade genom en direkt koaxial struktur, vilket eliminerar traditionella hastighetshöjande växlar och kopplingar.

Genom att förenkla transmissionsstrukturen reduceras antalet mekaniska rörliga delar, samtidigt som mekaniska förluster, vibrationer och driftsljud som orsakas av växeltransmission undviks.

Impellern har en tredimensionell flödesdesign. Genom computational fluid dynamics (CFD)-optimering är bladprofilen och flödeskanalgeometrin designade för att förbättra gaskompressionseffektiviteten under höghastighetsrotation.

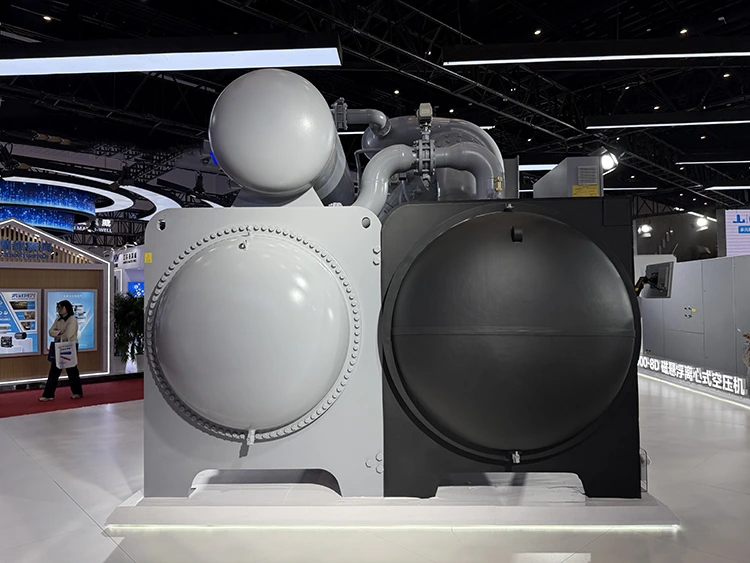

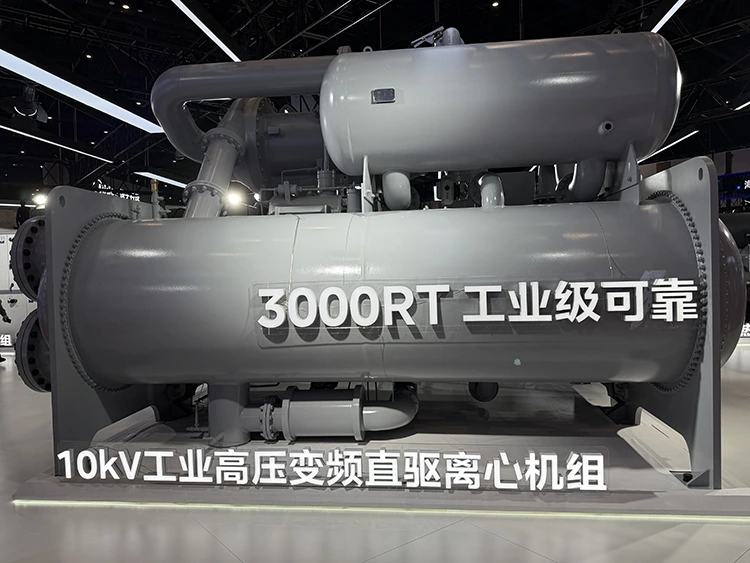

Kylcykel och värmeväxlingssystem

Enheten använder en kylcykel med ångkompression, där köldmediet fullbordar fyra processer i ett slutet system: kompression, kondensation, expansion och förångning.

Förångaren antar en värmeväxlarkonstruktion av översvämmad typ eller fallande film. Kylt vatten rinner in i rören, medan köldmediet cirkulerar på skalsidan. Det flytande köldmediet absorberar värme från det kylda vattnet på förångarhöljets sida och förångas till ånga, vilket minskar kylvattnets temperatur till det förinställda värdet.

Högeffektiva värmeöverföringsrör är installerade inuti förångaren. Den yttre ytan på rören är speciellt behandlad för att öka värmeöverföringsytan och förbättra kokningsvärmeöverföringsprestanda.

Kompressorn suger upp lågtemperatur- och lågtrycksköldmedieånga som genereras i förångaren. Efter att ha komprimerats av det höghastighetsroterande pumphjulet blir köldmediet högtemperatur- och högtrycksgas och kommer in i kondensorn.

Kondensorn antar i allmänhet en vattenkyld skal-och-rörstruktur. Kylvatten flödar inuti rören, medan köldmediet kondenserar på skalsidan och släpper ut värme och övergår från högtrycksgas till högtrycksvätska.

Kondensorns värmeöverföringsrör är också utformade med högeffektiva gängade rör eller förbättrade ytrör för att förbättra värmeväxlingsprestandan och minska tryckfallet på vattensidan.

Det flytande högtrycksköldmediet passerar genom expansionsanordningen, såsom en elektronisk expansionsventil eller fast öppning, där tryck och temperatur reduceras innan det kommer in i förångaren. Detta avslutar kylcykeln.

Viktiga tekniska specifikationer

Oljefri drift och värmeöverföringseffektivitet

Traditionella skruv- eller centrifugalkompressorer är beroende av smörjolja för att minska friktionen mellan lager och roterande komponenter. Under drift kan en viss mängd olja komma in i kylkretsen med köldmediet och cirkulera genom förångaren och kondensorn.

På lågtemperatursidan av förångaren ökar smörjoljans viskositet och kan ackumuleras på ytan av värmeöverföringsrör, vilket skapar ytterligare termiskt motstånd. Detta minskar förångningseffektiviteten och påverkar gradvis kylarens värmeöverföringsprestanda.

För att upprätthålla driftseffektiviteten kräver konventionella system vanligtvis regelbundet underhåll av oljeavskiljare, oljeretursystem och rengöring av värmeväxlarrör.

Den magnetiska levitationskompressorn fungerar utan smörjolja. Eftersom ingen olja kommer in i kylkretsen förblir värmeöverföringsytorna på förångaren och kondensorn rena under utrustningens livslängd.

Som ett resultat av detta minskar inte värmeöverföringsprestandan gradvis på grund av oljeförorening. Under normala driftsförhållanden kan kylkapaciteten och energieffektivitetsförhållandet förbli nära de fabriksmärkta värdena efter flera års drift.

Variabel frekvensomformning och kapacitetskontroll

Kylaren använder teknik med variabel frekvens för att justera kompressorhastigheten enligt det faktiska kylbehovet.

Regulatorn jämför kontinuerligt kylvattnets utloppstemperatur med det förinställda värdet och justerar kompressorns motorhastighet för att matcha det aktuella belastningskravet. Under delbelastningsförhållanden arbetar motorn under det nominella varvtalet, vilket minskar impellerhastigheten och kompressorkapaciteten. Effektförbrukningen minskar avsevärt när rotationshastigheten minskas.

Växelriktaren integrerar PID-kontrollalgoritmer och lastprediktionsfunktioner. Genom att analysera hastigheten för förändringar i kylvattentemperaturen justerar styrsystemet dynamiskt kompressorhastigheten för att förhindra frekvent start-stopp-drift och stora temperaturfluktuationer.

När kylvattnets temperatur når börvärdet kan enheten fortsätta att arbeta med en lägre hastighetsnivå och bibehålla en stabil utloppsvattentemperatur samtidigt som energiförbrukningen minskar.

Jämförelse: SMP-serien vs konventionella centrifugalkylare

Val av förångare och kondensor

Värmeöverföringsområdet för förångaren och kondensorn påverkar direkt kylarens kylkapacitet och energieffektivitet. Under projektkonstruktionen väljer och konfigurerar Lynxcool värmeväxlare enligt kundens in- och utloppstemperaturer för kylvatten, kylvattenförhållanden, krav på vattenkvalitet och nedsmutsningsfaktorer.

För applikationer som kräver högre inloppsvattentemperaturer eller lägre utloppstemperaturer för kylt vatten, kan förångaren utformas med en större värmeöverföringsyta för att upprätthålla en lämplig temperaturskillnad mellan kylmediets avdunstningstemperatur och kylvattenutloppstemperatur, vanligtvis inom 4–6 ℃.

För projekt belägna i områden med hög vattenhårdhet kan kondensorrörets väggtjocklek och inre vattenhastighet optimeras för att minska beläggningsbildning och minimera korrosionsrisker.

Rengöringsportar är reserverade på båda ändarna av kondensorns vattenlåda, vilket möjliggör bekväm mekanisk rengöring eller kemisk rengöring vid framtida underhåll.

Elektronisk expansionsventil och köldmedieflödeskontroll

Enheten använder en elektronisk expansionsventil istället för traditionella termiska expansionsventiler eller fasta öppningar. Drivs av en stegmotor kan ventilnålens position justeras exakt för att kontrollera köldmedieflödet.

Styrsystemet reglerar öppningsgraden för den elektroniska expansionsventilen enligt driftsparametrar i realtid, inklusive överhettning av köldmediets utlopp från förångaren, kompressorns sugtryck och utloppstemperatur.

Genom att kontinuerligt justera köldmedieflödet säkerställer systemet att köldmedietillförseln matchar den aktuella kylbelastningen och tillåter att förångarens värmeöverföringsyta utnyttjas fullt ut.

Den elektroniska expansionsventilen ger snabb svarshastighet och ett brett inställningsområde. Under uppstart ökar den gradvis köldmedieflödet för att minska risken för att flytande köldmedium kommer in i kompressorn.

Vid dellastdrift bibehåller ventilen ett lämpligt öppningsläge för att säkerställa stabila förångningsförhållanden och effektiv värmeöverföringsprestanda.

Intelligent kontrollsystem

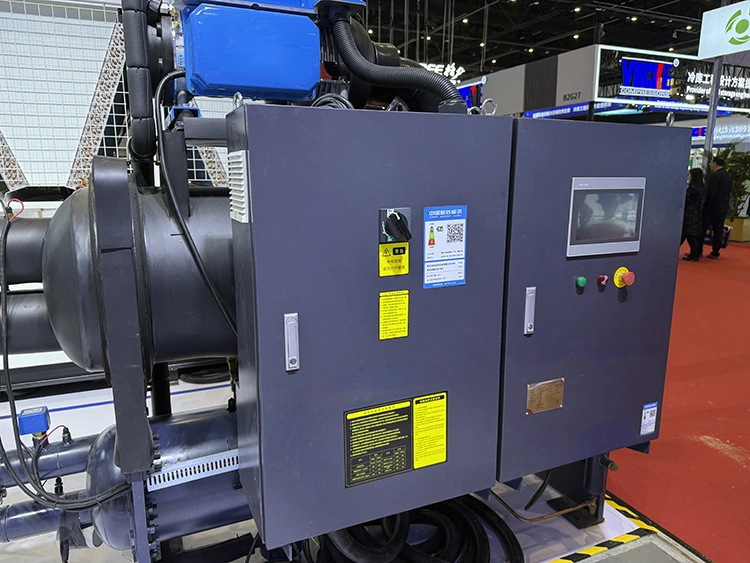

Kylaggregatets styrsystem är utvecklat baserat på en PLC-plattform av industriell kvalitet och utrustad med ett pekskärmsgränssnitt mellan människa och maskin (HMI).

Styrlogiken inkluderar start- och stoppstyrning av kompressorn, hastighetsreglering, expansionsventiljustering, förregling av kylvattenpumpen, frysskydd, hög- och lågtrycksskydd, utloppstemperaturskydd, överbelastningsskydd, fasförlustskydd och övervakning av vattenflödesbrytare.

Driftsparametrar visas och registreras i realtid via kontrollgränssnittet, inklusive:

Inlopps- och utloppstemperatur för kylt vatten

Kylvatteninlopps- och utloppstemperatur

Avdunstningstryck

Kondenserande tryck

Utloppstemperatur

Motorström

Lagerspel

Lagertemperatur

Vibrationsvärde

Kompressorhastighet

Drifttider

Styrsystemet stöder standardkommunikationsprotokoll, inklusive Modbus RTU och Modbus TCP/IP som tillval. Den kan utbyta data med byggnadsautomationssystem (BAS) eller fabriksenergiledningssystem (EMS).

Fjärrövervakning kan uppnås genom trådbundna nätverk eller trådlösa 4G-moduler. Driftpersonal kan fjärrkontrollera utrustningens status, ta emot fellarm och justera driftsparametrar utan att vara fysiskt närvarande på utrustningsplatsen.

Kylvattensystemets anpassningsförmåga och räckvidd

Centrifugalkylaren med magnetisk levitation har ett brett driftsområde för temperaturförhållanden för kylvatteninloppet. När kylvattentemperaturen är relativt låg, t.ex. under vinter- eller övergångssäsonger, kan enheten arbeta under lägre kondenseringstryck, vilket resulterar i minskad energiförbrukning för kompressorn.

Kondensorns tryckkontrollfunktion säkerställer stabil drift när kylvattentemperaturen är lägre än konstruktionsvillkoret. Styrsystemet förhindrar instabil drift orsakad av köldmediemigration eller för lågt kompressionsförhållande.

Den högsta tillåtna kylvatteninloppstemperaturen är vanligtvis 35–38 ℃, beroende på kompressormodell och köldmedietyp.

Inställningsområdet för kylvattenutloppstemperaturen är vanligtvis 5–20 ℃. För standardtillämpningar för luftkonditionering är det typiska kylvattentillståndet 7 ℃ utloppsvatten och 12 ℃ returvatten. För industriell processkylning kan utloppstemperaturen justeras enligt processkraven, vanligtvis inom intervallet 5–10 ℃.

Överspänningskontroll och driftsstabilitet

Centrifugalkompressorer kan uppleva överspänningsförhållanden under lågbelastningsdrift eller högt kondenseringstryck. Ökning uppstår när luftflödet vänder vid pumphjulets utlopp, vilket orsakar tryckfluktuationer och instabil kompressordrift. I svåra fall kan kontinuerlig drift med överspänning skada pumphjulet.

Den magnetiska levitationscentrifugalkompressorn använder aktiv styrteknik för att förhindra överspänning. Regulatorn övervakar kontinuerligt driftsparametrar, inklusive motorström, kompressorhastighet, sugtryck och utloppstryck.

När arbetspunkten närmar sig överspänningsgränsen justerar styrsystemet automatiskt kompressorns hastighet eller inloppsledskovlarnas position (om sådan finns) för att flytta tillbaka drifttillståndet till ett stabilt område.

Under onormala förhållanden, såsom för hög kylvattentemperatur eller plötslig minskning av kylvattenflödet, prioriterar regulatorn skyddande avlastning och larmfunktioner för att förhindra att kompressorn kommer in i överspänningsområdet.

Modellval och prestandabetyg

Standardvalsvillkoret för kylaren baseras på:

Inlopps-/utloppstemperatur för kylt vatten: 12℃ / 7℃

Kylvatteninlopps-/utloppstemperatur: 30℃ / 35℃

Omgivningstemperatur: 35 ℃

Under dessa förhållanden täcker enhetens kylkapacitetsintervall vanligtvis 300 kW till 2000 kW.

Det integrerade dellastvärdet (IPLV) kan nå 8,0–9,5 beroende på vald modell och driftsförhållanden.

Faktisk kylkapacitet och energieffektivitet varierar beroende på platsförhållandena. Under urvalsprocessen utvärderar Lynxcool projektinformation inklusive:

Årlig medeltemperatur för våtlampor på installationsplatsen

Designparametrar för kyltorn

Årlig kylvattenbelastningsfördelning

Driftschema och lastegenskaper

Dessa parametrar används för att bestämma den mest lämpliga kylaggregatkonfigurationen för varje projekt.

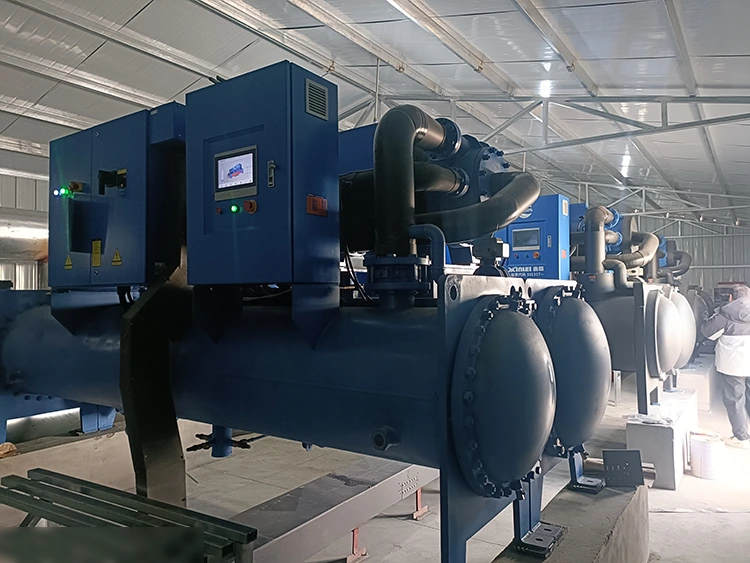

Installationsvillkor och maskinrumskrav

Jämfört med traditionella skruvkylare har centrifugalkylare med magnetisk levitation lägre krav på installationsfundament.

På grund av den beröringsfria magnetiska lagerstrukturen är vibrationsöverföringen under drift extremt låg. Både dynamiska och statiska belastningar reduceras, vilket gör enheten lämplig för projekt med strikta krav på vibrationskontroll.

Den kompakta strukturen gör att enheten tar mindre installationsutrymme. Med samma kylkapacitet kan fotavtrycket minskas med cirka 30 %–40 % jämfört med konventionella skruvkylsystem.

Den rekommenderade fria höjden i maskinrummet är i allmänhet 3,5–4,5 meter. Tillräckligt underhållsutrymme bör reserveras runt enheten, och tillräckligt utrymme bör finnas i båda ändarna av förångaren och kondensorn för borttagning och service av värmeväxlarröret.

Kylvatten- och kylvattenanslutningar använder standardflänsanslutningar. Före transport är enheten delvis laddad med köldmedium och fylld med skyddande inert gas. Efter installationen tillsätts det kvarvarande köldmediet, följt av idrifttagning av systemet.

Underhållsschema och inspektionskrav

Rutinunderhåll av centrifugalkylaggregat för magnetisk levitation inkluderar huvudsakligen:

Veckovis inspektion:

Kontrollera inlopps-/utloppstemperaturer för kylvatten och kylvatten

Kontrollera temperaturskillnaden mellan inlopps- och utloppsvatten

Månatlig inspektion:

Kontrollera att de elektriska terminalerna är täta

Granska pekskärmsdriftposter och larmhistorik

Kvartalsvis inspektion:

Kontrollera tryckfallet över förångaren och kondensorns vattensidor

Rengör värmeväxlare om tryckfallet överstiger 15 % av utgångsvärdet

Halvårsvis besiktning:

Kalibrera temperatur- och trycksensorns noggrannhet

Rengör kylvattenfilter

Årlig besiktning:

Byt ut kylt vatten och kylvatten vid behov

Utför vattenkvalitetstestning

Kontrollera åldrande tillstånd för elektriska komponenter

Det magnetiska lagersystemet kräver inte regelbundet oljebyte eller smörjning. Lagerposition och driftstatus övervakas kontinuerligt av regulatorn. Om onormala förhållanden uppstår genererar systemet ett larm och professionella tekniker kan utföra diagnos med hjälp av dedikerade serviceverktyg.

Typiska tillämpningsscenarier

Datacenterkylning

Datacenter fungerar kontinuerligt under hela året och kräver stabil kylprestanda med stränga energieffektivitetskrav.

Centrifugalkylaren med magnetisk levitation är lämplig för kylsystem för datacenter på grund av dess höga effektivitet under delbelastningsförhållanden. Dess driftsegenskaper matchar de varierande belastningsmönstren för IT-utrustning, vilket hjälper till att minska den årliga kylenergiförbrukningen och förbättra den övergripande energiprestandan för datacenter.

Läkemedels- och bioteknisk tillverkning

Farmaceutiska produktionsområden kräver exakt kylvattentemperaturkontroll och pålitlig kontinuerlig drift.

Centrifugalkylenheten för magnetisk levitation kan upprätthålla en noggrannhet för kontroll av kylvattenutloppet inom ±0,5 ℃. Styrsystemet stöder flera enhetskonfigurationer, inklusive standby-drift och koordinerad styrlogik, för att förbättra systemets tillförlitlighet för kritiska produktionsmiljöer.

Livsmedelsförädling och kylkedjelogistik

Livsmedelsbearbetningsanläggningar och kyllager kräver ofta kylsystem som fungerar över flera temperaturintervall.

Kombinerat med Lynxcools kylsystemdesignkapacitet, inklusive val av förångare, kondensor och luftkylare, kan den magnetiska levitationscentrifugalkylenheten integreras i kylsystem med flera temperaturer.

För stora kylkedjelogistikcenter hjälper enhetens låga driftljud till att minska påverkan på lagerpersonalen och den dagliga verksamheten.

Bearbetning av plast och gummi

Formsprutningsmaskiner och extruderingsutrustning kräver stabil kylvattenförsörjning för formkylning och processtemperaturkontroll.

Under långvarig kontinuerlig drift bibehåller den magnetiska levitationskylaren konsekvent värmeöverföringsprestanda utan oljeförorening inuti kylkretsen, vilket hjälper till att säkerställa stabil formtemperaturkontroll och produktdimensionell noggrannhet.

Stora kommersiella byggnader och fjärrkylsystem

Köpcentra, kontorsbyggnader, sjukhus, flygplatser och andra stora offentliga anläggningar upplever vanligtvis betydande variationer i kylbelastningen under dagen.

Den magnetiska levitationscentrifugalkylaren kan justera kapaciteten smidigt under olika belastningsförhållanden, vilket ger effektiv drift under både dagtid och lågbelastningsperioder på natten.

Lynxcool projektleveransprocess

I själva projektimplementeringen tillhandahåller Lynxcool den magnetiska levitationscentrifugalkylenheten som en del av en komplett kylsystemlösning snarare än att bara leverera utrustningen.

Efter att ha mottagit kundens grundläggande projektinformation, inklusive byggnadstyp, HVAC- eller processkylakrav, uppskattad kyllast och lokala klimatförhållanden, utför Lynxcools ingenjörsteam beräkning av systembelastning och val av utrustning.

Efter att kylmaskinsmodellen har bekräftats slutför ingenjörsteamet konstruktionen av kylvattensystemet, kylvattensystemet, pumpval, val av expansionskärl och rörledningsisolering, och tillhandahåller kompletta konstruktionsritningar.

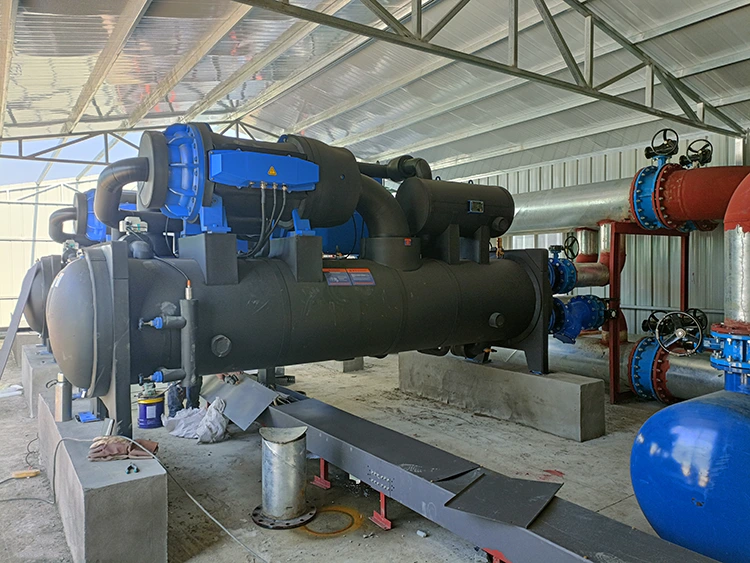

Under tillverkningsskedet samordnar Lynxcool utrustningstillverkning och materialberedning enligt de godkända tekniska specifikationerna. Installationen utförs av kvalificerade ingenjörsteam med tryckledningsinstallation och mekanisk-elektrisk installation.

Installationsprocessen på plats inkluderar:

• Kyl- och vattenledningsanslutning
• Elektriska ledningar
• System flushing
• Hydraulisk tryckprovning
• Vakuumtestning

Under idrifttagning slutför tekniker köldmediepåfyllning, parameterinställning, kontrolllogikverifiering och lasttestning.

Efter att alla driftindikatorer uppfyller designkraven överlämnas systemet till kunden tillsammans med driftutbildning och underhållsvägledning.

Genom komplett ingenjörsstöd från val av utrustning till driftsättning hjälper Lynxcool kunder att bygga stabila och effektiva kylvattensystem för kommersiella, industriella och processkylningstillämpningar.
