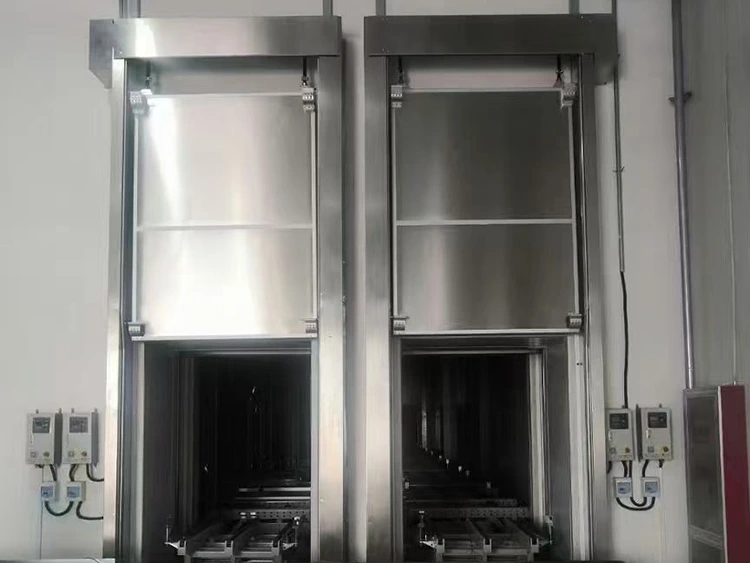

Vertikal hissdörr

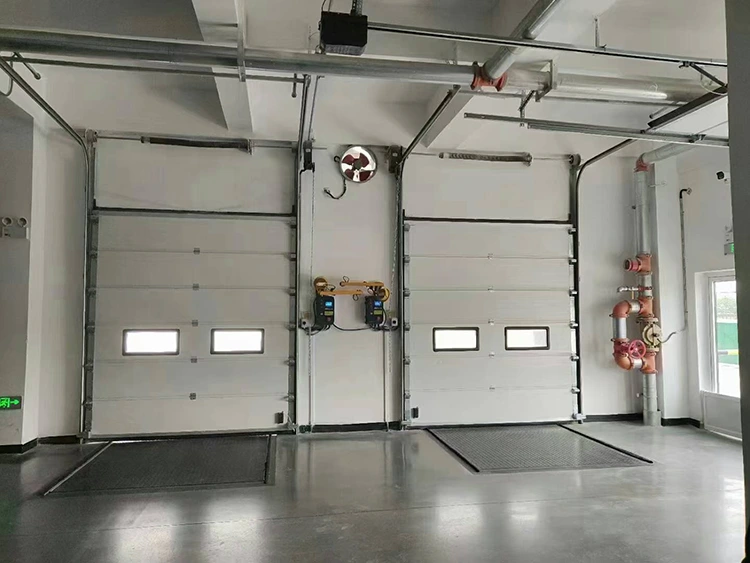

En vertikal hissdörr är ett industriportsystem där dörrpanelen rör sig vertikalt längs väggen, styrd av vertikala spår. Dess mest utmärkande kännetecken är att dörrpanelen när den är öppen är placerad helt mot väggen direkt ovanför öppningen, vilket lämnar området under taket fritt från horisontella spår eller upphängda komponenter.

Typiska applikationer:

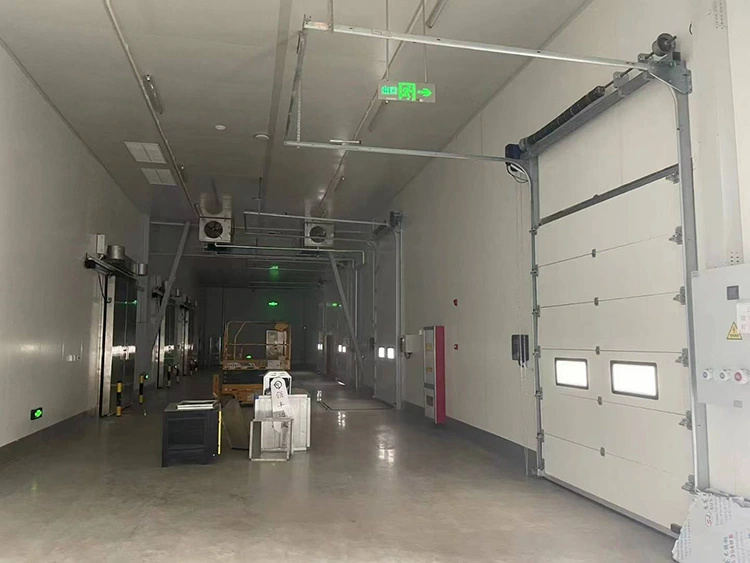

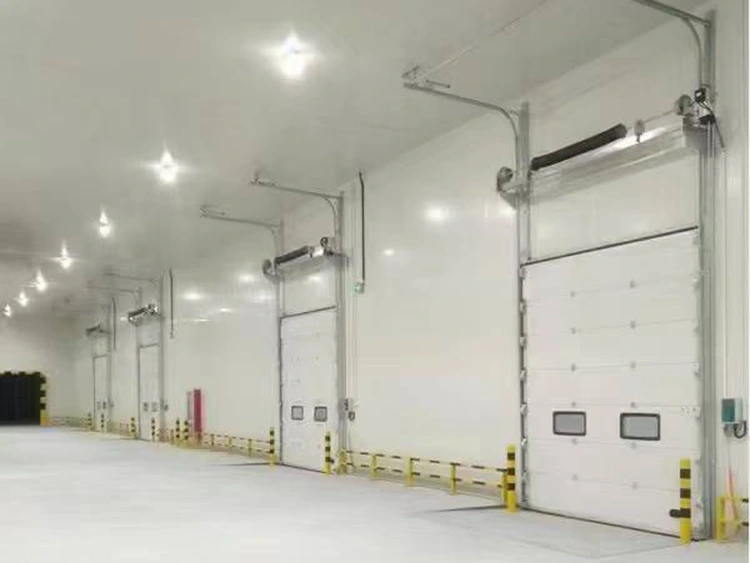

Kylkedjelogistik överför lager, frysar och kyllager

Livsmedelsbearbetningsanläggningar och centralkök

Bilreparationsverkstäder och målar-/spraybås

Logistikdistributionscentraler och lastkajer

Storskaliga monteringsanläggningar för utrustning

Brandstationer och garage för specialfordon

Strukturell sammansättning och arbetsprincip

Strukturell sammansättning

Dörrpanel: Består av inre och yttre metallbeklädnader (stål, rostfritt stål eller aluminiumlegering) och en inre kärna (polyuretanskum, polystyren eller aluminiumbikaka). Tjockleken varierar vanligtvis från 40 mm till 150 mm, vald baserat på krav på värmeisolering och strukturell styrka.

Vertikala skenor: Kraftiga C-formade eller U-formade galvaniserade stålskenor monterade vertikalt på väggarna som flankerar dörröppningen. De är säkrade via inbäddade fixturer eller kemiska ankare och har interna styrskenor eller rullar.

Balanseringssystem: Använder torsionsfjädrar eller motvikter för att balansera vikten på dörrpanelen, vilket gör att motorn kan arbeta genom att endast övervinna friktion, och därigenom minska energiförbrukningen.

Drivsystem: En sidomonterad växelmotor installerad på torsionsfjäderaxeln, eller en hydraulisk kraftenhet som driver en vajertrumma. Motoreffekten varierar vanligtvis från 1,5 kW till 5,5 kW, beroende på dörrens mått och vikt.

Tätningskomponenter: Väderbeständiga gummilister är installerade runt omkretsen av dörrpanelen, medan en uppblåsbar (airbag-liknande) tätning i botten komprimeras mot golvet när den är stängd, vilket förhindrar luftkonvektion och damm.

Kontrollbox: Integrerar en motorstyrenhet, frekvensomriktare (VFD), säkerhetsreläer och signalgränssnitt; stöder lokal tryckknappsdrift, fjärrkontroll, sensorer och fjärrkommunikation.

Arbetsprincip

Motorn driver trummans rotation och drar dörrpanelen upp längs spåren via vajer eller kedjor. Under nedstigning sänks dörren mjukt genom motoromkastning eller gravitation. Dörren kan stoppas på valfri höjd, med exakt positionering som styrs av gränslägesbrytare eller pulsgivare.

Huvudtyper och urvalsguide

Baserat på olika applikationsscenarier och kundkrav,Vertikala hissdörrarkan delas in i följande typer:

Standardstorlekar

• Dörrbredd:≤8 000 mm (anpassade storlekar tillgängliga för speciella applikationer)
• Dörrhöjd:≤6 000 mm (större öppningar kräver sektionslyft eller kombinerade lösningar)
• Maximal vikt för en enda panel:Ca. 1 500 kg (balanserad av motviktssystem eller kraftiga torsionsfjädrar)

Installationsvillkor och tekniska krav

Vertikal hissdörrhar specifika krav på byggnadskonstruktioner och installationsförhållanden. Dessa faktorer måste bekräftas i förväg under planerings- eller renoveringsstadiet.

Minsta höjdhöjd:

Väggdjup på båda sidor av öppningen:

Bärande kapacitet ovanför dörröppningen:

Krav på golvnivå:

Krav på strömförsörjning:

Professional Site Survey av Lynxcool:

Lynxcool tillhandahåller professionella installationsutvärderingstjänster med hjälp av laseravståndsmätare, väggskannrar och precisionsnivåer för att noggrant utvärdera platsförhållandena. A"Dörröppning Installation Confirmation Report"tillhandahålls efter besiktning. Om befintliga förhållanden inte uppfyller kraven kan Lynxcool erbjuda rekommendationer om strukturella ändringar och tekniska lösningar.

Styrsystem och valfria tillbehör

Standardkontrollkonfiguration:

Lokal kontrollbox (start/stopp/nödstoppknappar, statusindikatorlampor)

Handhållen trådlös fjärrkontroll (effektiv räckvidd ≥30m)

Mekaniska gränslägesbrytare (övre och nedre gränslägen)

Anpassningsbara alternativ:

Variable Frequency Drive (VFD): Möjliggör mjuk start/stopp, minskar mekaniska stötar och möjliggör justerbara lyfthastigheter (vanligtvis 0,15–0,3 m/s)

Sensorbaserad kontroll: Geomagnetiska induktionsslingor, mikrovågsradar, infraröda säkerhetsstrålar

Interlock-gränssnitt: Torr kontaktsignalutgång för förregling med utrustning som transportörer, lyftplattformar eller luftridåer

Fjärrövervakning: Laddar upp dörrstatus till en molnplattform via 4G- eller Wi-Fi-moduler, vilket möjliggör övervakning av mobilappar och larmmeddelanden

"Dörr-i-dörr" (gångdörr): En liten åtkomstdörr integrerad i huvuddörrpanelen för fotgängare, vilket minskar frekvensen av att öppna huvuddörren

Underhåll och kundservice

Rutinunderhåll:
En halvårlig inspektion rekommenderas för att kontrollera vajerslitage, styrskenornas inriktning och bults åtdragning. Tätningslister bör rengöras och behandlas med skyddsmedel regelbundet. Lager och kedjor bör smörjas årligen för att bibehålla smidig drift.

Support för felsökning:
Vanliga problem som dörrrörelsemotstånd, motoröverhettning och fjärrkontrollfel stöds av snabba diagnostiska procedurer och teknisk fjärrstyrning.

Garantipolicy:

• Dörrstruktur:2 års garanti
• Elektriska komponenter (motor, styrenhet, sensorer):1 års garanti
• Slitdelar (tätningslister, rullar): Ersättningsstöd med förmånlig prissättning

Räddningstjänst:
Lynxcool tillhandahåller snabba svarstjänster i större inhemska städer, med support på plats tillgänglig inom48 timmar. Nödreparationer eller tillfälliga tätningslösningar tillhandahålls för att minimera driftstopp.

Varför välja Lynxcool vertikal hissdörr

Lynxcool är inte bara en industriporttillverkare utan också en ingenjörstjänsteleverantör som specialiserat sig på kylsystem och kylkedjeanläggningar. Att välja Lynxcool Vertical Lift Door innebär att få:

Integrerade tekniska lösningar:
Dörrdesign samordnas med kylförvaringsisoleringssystem, kylutrustning och logistikverksamhet för att förhindra kompatibilitetsproblem under installation och drift.

Kvalificerad installationskapacitet:
Med professionella kvalifikationer inom mekanisk och elinstallation ochCertifiering av GC2 tryckledningsinstallation, Lynxcool säkerställer en kompatibel konstruktion och minskar acceptansrisker.

Lång projekterfarenhet:
Efter att ha slutfört hundratals industriportprojekt förstår Lynxcool de tekniska standarderna och operativa kraven för livsmedelsindustrin, läkemedelsindustrin och logistikindustrin.

Lokaliserad servicesupport:
Med stöd av sitt Qingdao-huvudkontor tillhandahåller Lynxcool fullständiga livscykeltjänster inklusive platsinspektion, anpassad design, installation, underhåll och teknisk support.

Vanliga frågor (FAQ) om vertikal hissdörr

1. Vad är en vertikal hissdörr?

A Vertikal hissdörrär ett industriportsystem där dörrpanelen rör sig vertikalt längs raka väggmonterade skenor och parkerar direkt ovanför dörröppningen när den är helt öppen.

Till skillnad från traditionella takskjutportar, kräver vertikala lyftdörrar inte krökta eller horisontella spårsektioner. Det finns inga upphängda komponenter under taket, vilket gör att det överliggande utrymmet kan utnyttjas fullt ut för installation av transportsystem, belysning, ventilationskanaler, brokranar och annan utrustning.

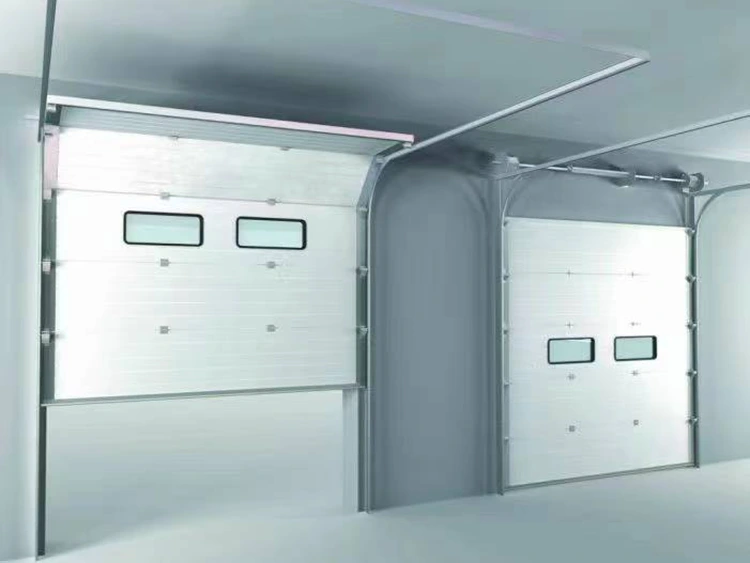

2. Vad är skillnaden mellan en vertikal hissdörr och en höglyftsdörr?

Båda dörrsystemen är designade för byggnader med högt i tak, men deras spårkonfigurationer är olika:

Enkelt uttryckt, aHigh-Lift Door är en kompromisslösning, medan aVertikal hissdörr ger maximalt utnyttjande av utrymmet ovanför.

3. Var används vertikala hissdörrar vanligtvis?

På grund av deras höga utrymmeseffektivitet, utmärkta tätningsprestanda och lämplighet för krävande miljöer, används vertikala hissdörrar i stor utsträckning i:

• Kylkedjeanläggningar, inklusive kylrum och fryslager
• Livsmedelsbearbetningsanläggningar och centralkök
• Logistikdistributionscentraler och lastkajer
• Bilverkstäder och husbilsverkstäder
• Brandstationer och specialfordonsgarage
• Industribyggnader som kräver traverser eller upphängd utrustning

4. Hur mycket utrymme krävs för att installera en vertikal hissdörr?

Nyckelkravet är att det fria utrymmet ovanför dörröppningen ska vara:

Dörröppningshöjd + minst 500mm

Exempel:
För en dörröppning med en höjd på4 meter, bör byggnaden ge minst4,5 meter frigång ovanför.

Ytterligare installationskrav inkluderar:

• Minimum300 mm väggutrymme på varje sidaför styrskenor och fästen
• Golvnivåavvikelse inom±3 mmför att säkerställa korrekt bottentätningsprestanda

En professionell platsundersökning rekommenderas före installation för att bekräfta om byggnadskonstruktionen uppfyller kraven.

5. Vilka säkerhetsskyddssystem finns på vertikala hissdörrar?

Standard säkerhetskonfigurationer inkluderar:

Anti-fall bromsanordning:
Låser dörrpanelen automatiskt i händelse av vajer eller kedjebrott, vilket förhindrar oavsiktligt fall.

Hinderdetektering och automatisk vändning:
En nedre pneumatisk avkänningskant eller fotoelektrisk säkerhetskant upptäcker hinder och stoppar omedelbart och vänder dörrens rörelse.

Manuell nöddrift:
Ett manuellt vev- eller kedjetelfersystem tillåter drift vid strömavbrott.

Dubbla gränsskydd:
Mekaniska och elektroniska gränslägesbrytare samverkar för att förhindra överkörning.

Dessa säkerhetssystem säkerställer tillförlitlig drift under olika oväntade förhållanden.

6. Hur ska en vertikal hissdörr underhållas?

Rekommenderade underhållsprocedurer inkluderar:

• Ta regelbundet bort damm och främmande föremål från styrskenorna för att hålla spåren rena
• Kontrollera stållinans slitage och spänning var tredje månad
• Smörj lager, rullar, kedjor och andra rörliga komponenter var sjätte månad
• Inspektera tätningslisterna regelbundet och byt ut åldrade komponenter vid behov
• Utför manuell balanstestning: koppla bort strömmen och lyft dörren halvvägs; dörren ska förbli stabil utan att falla eller resa sig

Korrekt underhåll bidrar till att förlänga livslängden och minskar oväntade stillestånd.

7. Vilka är vanliga problem med vertikala hissdörrar och lösningar?

Vid komplexa fel ska professionella servicetekniker kontaktas för inspektion och reparation.

8. Hur kan jag få en anpassad lösning och offert för vertikal hissdörr?

Lynxcool tillhandahåller komplett projektstöd, inklusive:

• Platsinspektion
• Lösningsdesign
• Tillverkning av utrustning
• Installation och driftsättning
• Service efter försäljning

För att få ett skräddarsytt förslag och offert, vänligen ange:

• Dörröppningsmått (bredd × höjd)
• Platsfoton eller arkitektoniska ritningar
• Driftförhållanden (temperatur, renhetskrav, etc.)
• Särskilda krav (explosionssäker design, konstruktion av rostfritt stål, integrerade styrsystem, etc.)

Lynxcools tekniska team kommer att utvärdera dina projektkrav och tillhandahålla en lämplig lösning för vertikal hissdörr.
